APRENDIENDO ELECTRÓNICA

¿Por qué enseñar ELECTRÓNICA?

Es una ciencia que se aplica en numerosos equipos o aparatos: Televisores – Equipos de Sonido – DVD –  Celulares – Computadores – Celulares –  Aires Acondicionados – Neveras – Microndas – Cámaras de Audio y Video – Semáforos –  Calculadoras – Cajeros Automáticos – Automóviles, entre otros.

¿En qué campos específicos se aplica?

TELECOMUNICACIONES (Wi  Fi)
INSTRUMENTACIÓN Y CONTROL DE PROCESOS (Calibración)
AUTOMATIZACIÓN (Multidisciplinar)
DOMÓTICA  (Automatizar una vivienda)
ROBOTICA (Máquinas autónomas)
PROGRAMACIÓN (Lenguajes de Alto Nivel)

Para una mejor comprensión de la ELECTRÓNICA, es importante hacer claridad que los elementos utilizados en la tecnología se clasifican en tres (3) grupos: CONDUCTORES, AISLANTES y SEMICONDUCTORES.

Y precisamente cuando se mencionan a los SEMICONDUCTORES, también denominados ELEMENTOS DE ESTADO SÓLIDO, pues se hace alusión a la electrónica, propiamente dicha.

Desde la teoría de los circuitos, los diversos elementos eléctricos y electrónicos se asocian a dos grupos:

ELEMENTOS PASIVOS (Resistencia, Condensadores e Inductores);
ELEMENTOS ACTIVOS (Baterías, Transistores, Amplificadores).

En el siguiente link podrás apreciar imágenes que ilustran diversos elementos electrónicos que debe conocer y explorar un aficionado a la electrónica.

https://issuu.com/tecnologiaelectronica/docs/electronica_basica.pptx

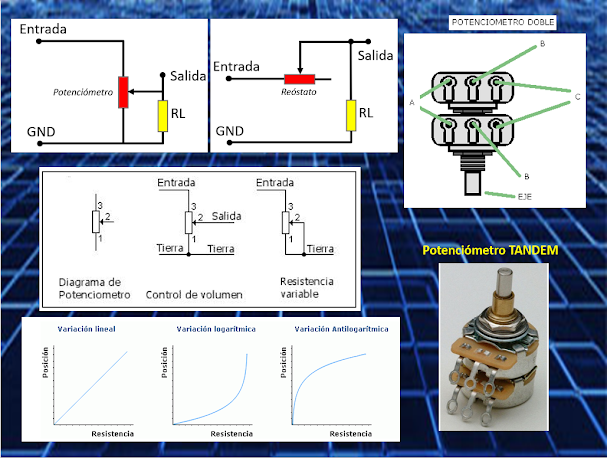

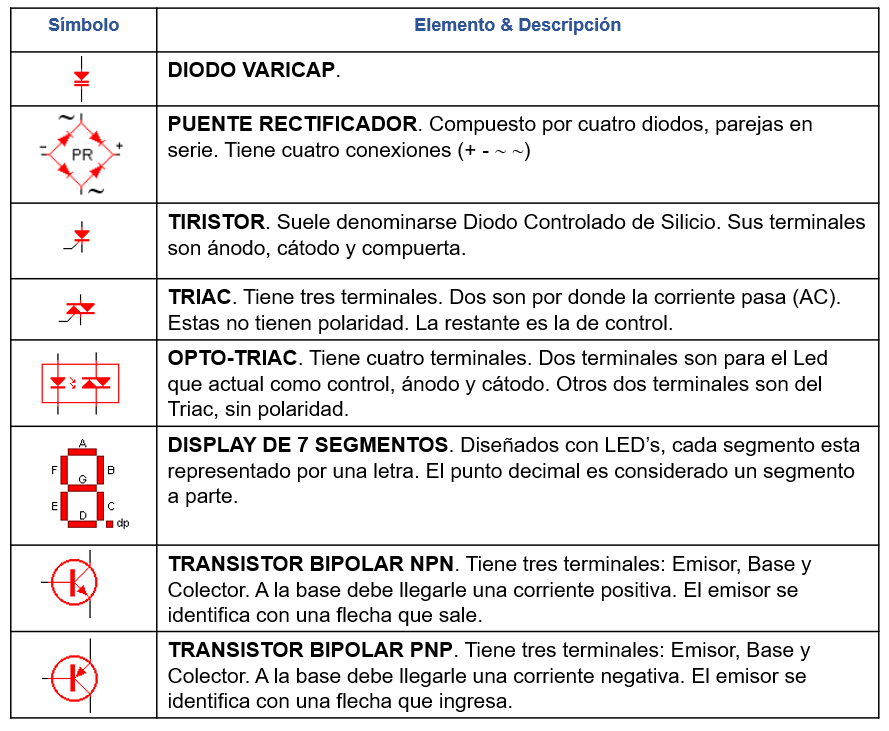

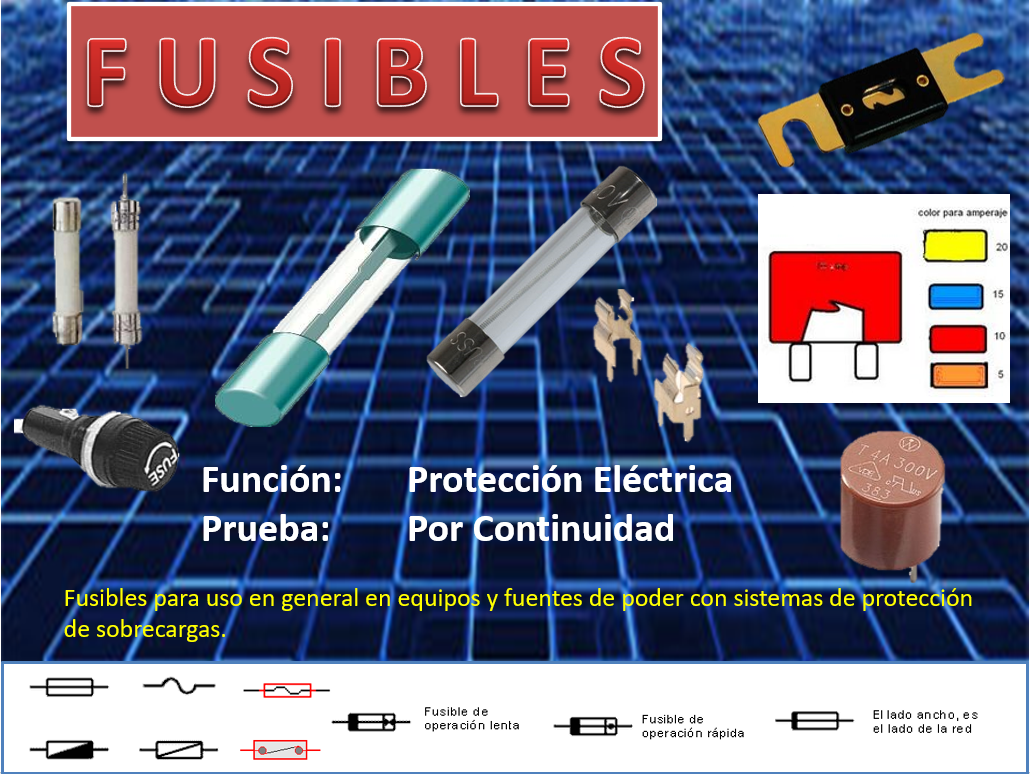

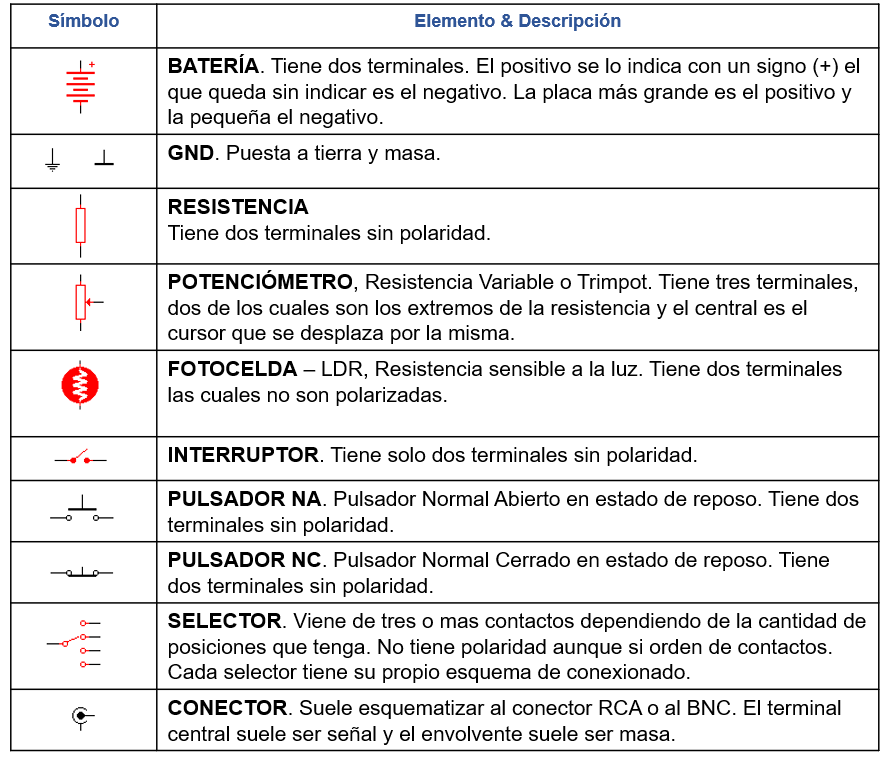

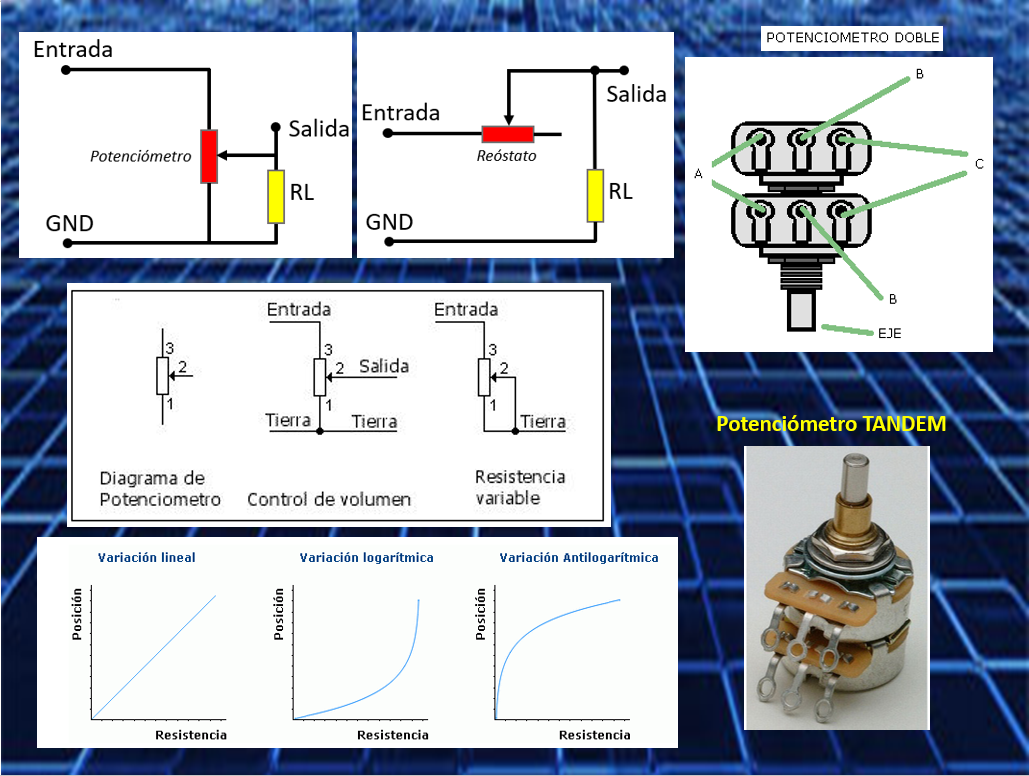

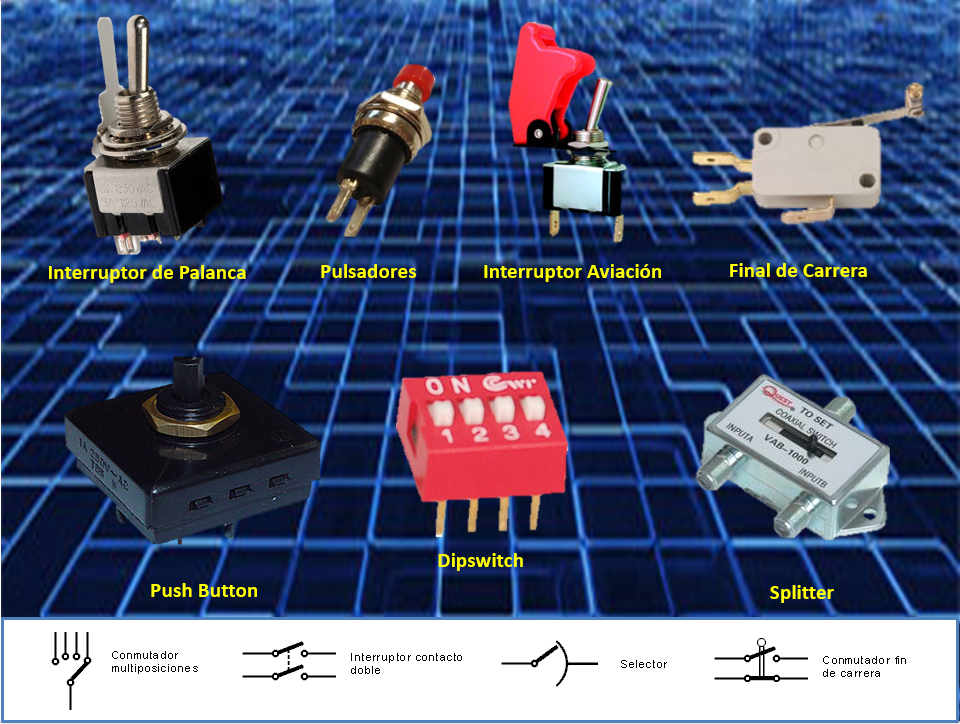

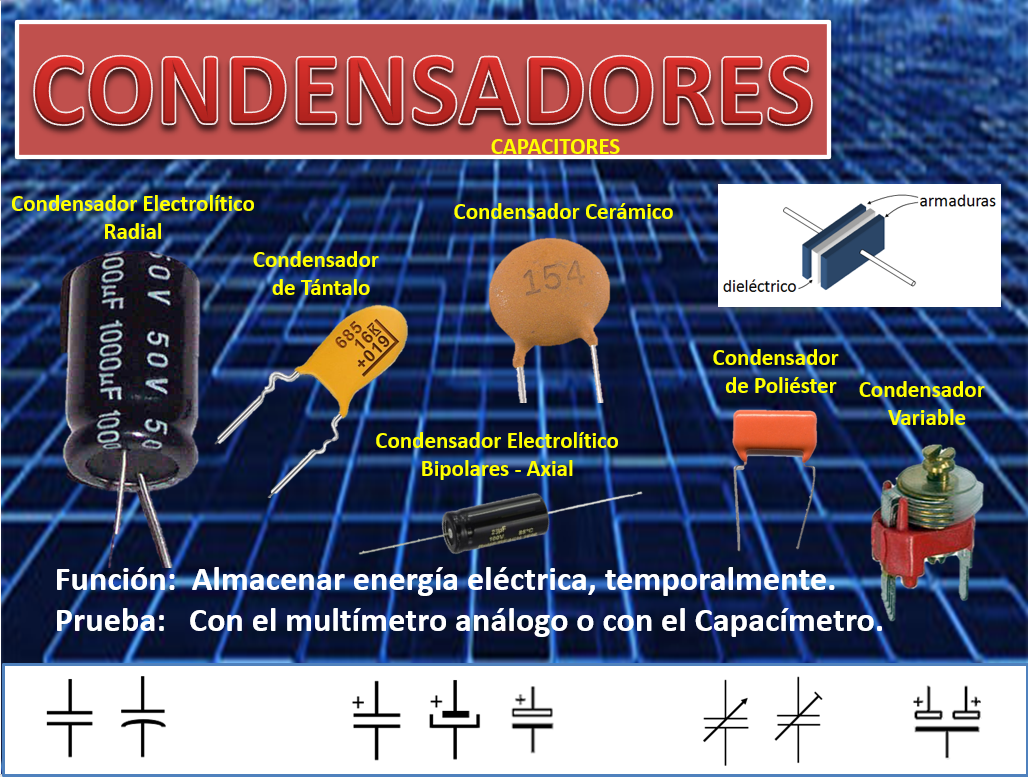

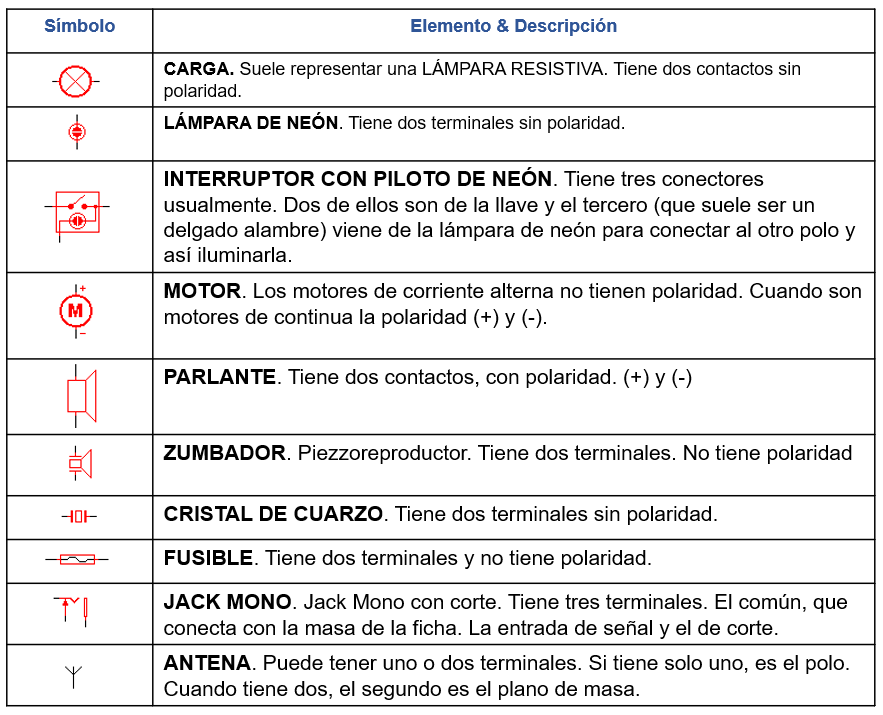

Este apartado ilustra sobre diversos elementos utilizados en circuitos eléctricos y electrónicos, pero vistos de una manera pedagógica. Todo estudiante inquieto por aprender sobre este mundo fascinante de la electrónica debe distinguir ciertos aspectos como son: función, simbología, clases y cómo se comprueba su funcionamiento.

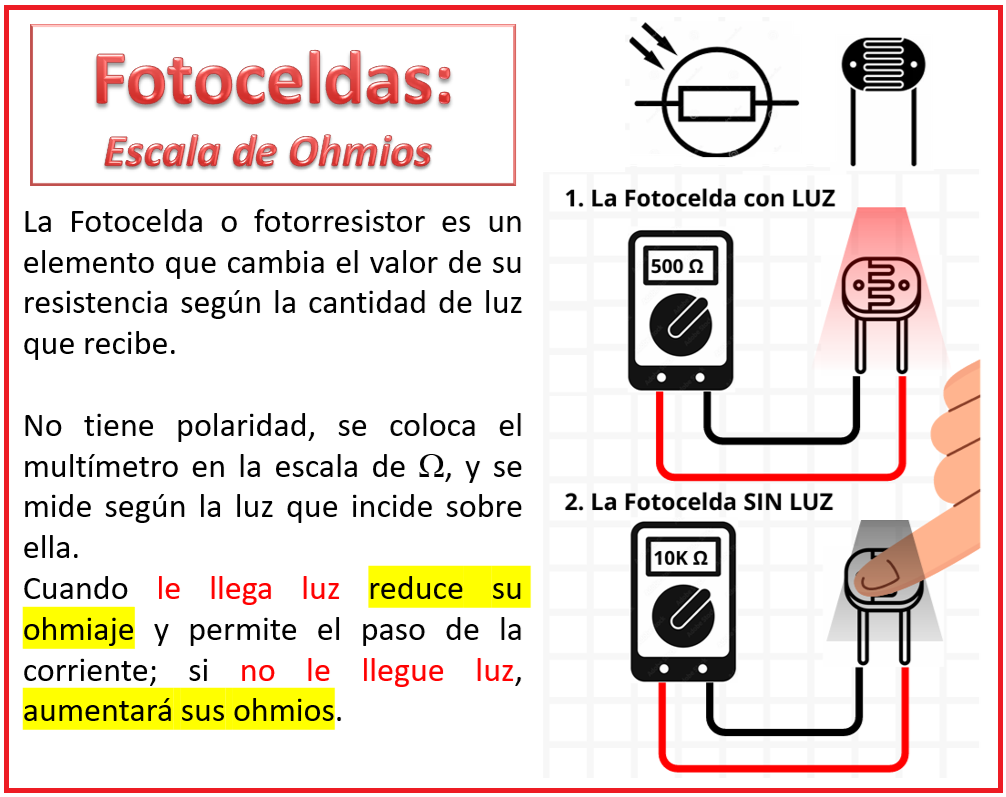

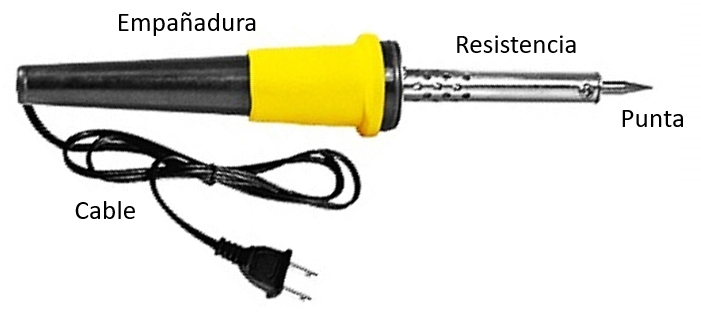

EL CAUTÍN
QUE ES SOLDAR?  Consiste en unir dos fragmentos de metal (habitualmente cobre, latón o hierro) por medio de un metal de aportación (estaño) con el fin de procurar una continuidad eléctrica entre los metales que se van a unir.

Las soldaduras pueden ser duras o blandas; entre las soldaduras duras se encuentran la soldadura eléctrica por arco, la soldadura eléctrica por puntos, la soldadura oxiacetilénica, etc. Entre las soldaduras blandas, es decir, las que funden a menos de 200º C, se encuentran la soldadura de ESTAÑO.

Calidad de la soldadura:     60% ESTAÑO y 40% PLOMO (Soldadura 60-40, la cual funde a 190º)

Marcas de Cautín:               WELLER, GOOT, UNGAR

Potencia:                             25 W

Soldadura:                          Kester. Soldadura de estaño con alma con resina

Pasta Fundente:                  Burnley Soldering Paste (pomada)

Desoldador:                        Soldapulh

Puntas:                                Se instalan en el cautín por tres métodos:

                                            Tornillo prisionero (ordinarios)

     Enclavamiento cónico o presión por medio de un trinquete

     Por rosca (es el mejor)

Notas:

No debes olvidar estar desenroscando la punta del cautín luego de trabajar; ya que estos metales se corroen con el calor y la punta se pega al cautín dañándolo así impide poner un repuesto cuando esta se desgaste por el uso.

Debes disponer de una base para poner el cautín, tiene una esponja de material orgánico que se debe humedecer para poder limpiar la punta regularmente. Otra función de la base es de retardar la corrosión de la punta por temperatura.

Nunca limpies la punta con una navaja o cuchillo; esto daña el recubrimiento de la punta e impide que se estañe bien.

PROCEDIMIENTO

La punta del soldador debe estar limpia. Para ello se puede usar una esponja humedecida en colofonia (que también suelen traer los soportes). Se frotará la punta suavemente contra la esponja. En ningún caso se raspará la punta con una lima o similar, ya que puede dañarse el recubrimiento de cromo que tiene la punta del soldador acortando su vida útil. Igualmente, las piezas a soldar deben estar limpias y pre-estañadas si es posible.

ESTAÑAR EL CAUTIN: es el procedimiento que consiste en recubrir la punta del cautín con estaño fresco para permitir buena adherencia y calidad de la soldadura. La punta del cautín bien caliente se introduce un poco en la pomada se retira y se acerca al carrete de soldadura, se toma un poco hasta que esta se adhiere bien con la punta, el exceso se retira con un trapo o esponja húmeda.

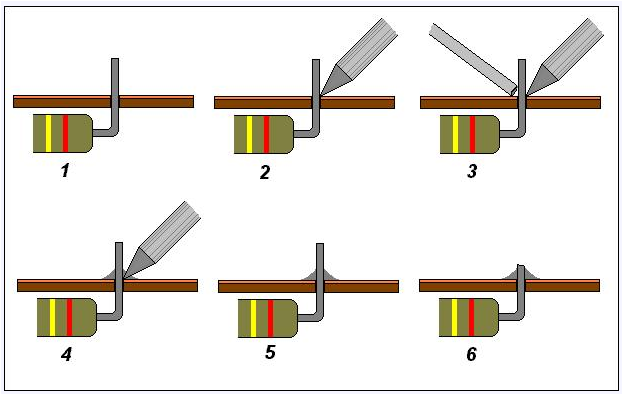

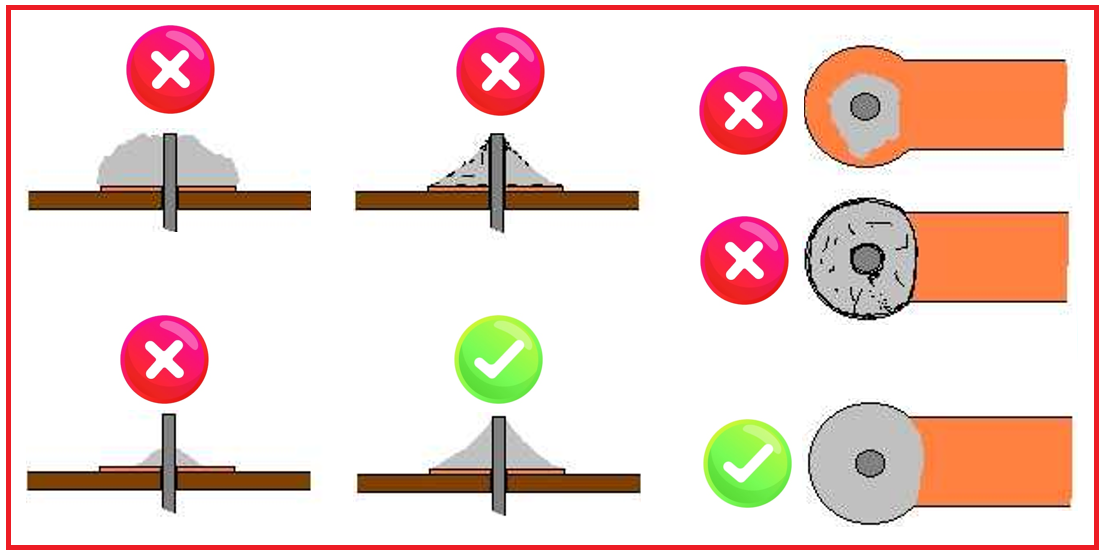

SOLDAR: Es muy importante soldar bien y así se puede hacer una buena soldadura; primero asegure lo que se va a soldar, sujétalo de alguna forma, luego acerca un poco de soldadura y luego aplica la punta del cautín suficientemente caliente, espera hasta que se funda, retira la soldadura que tienes en la mano izquierda, luego espera aplicando calor hasta que se forme una bolita bien redonda y brillante que rodee totalmente el Terminal de la componente y cuando lo logre, retira el cautín; trata de desarrollar la habilidad de hacer esto en el menor tiempo posible; ya que algunas componentes electrónicas pierden sus propiedades semiconductoras o químicas si se someten a calor excesivo.

SUPERFICIES LIMPÍAS: Para realizar una buena soldadura, los metales que se van a soldar deberán estar totalmente limpios de suciedad, grasa, óxido, etc. Para su limpieza existen diversos métodos, pero el más cómo y limpio es el de la resina que consiste en una pasta que al fundirse con el calor del soldador, será la encargada de desoxidar y desengrasar los metales, facilitando enormemente la labor de soldadura con estaño.

Actualmente se utiliza la soldadura de estaño con alma de resina; se trata de un hilo de estaño suministrado en carretes, en cuyo interior se ha dispuesto uno o varios hilos de resina, permitiendo limpiar el metal junto con el estañar.






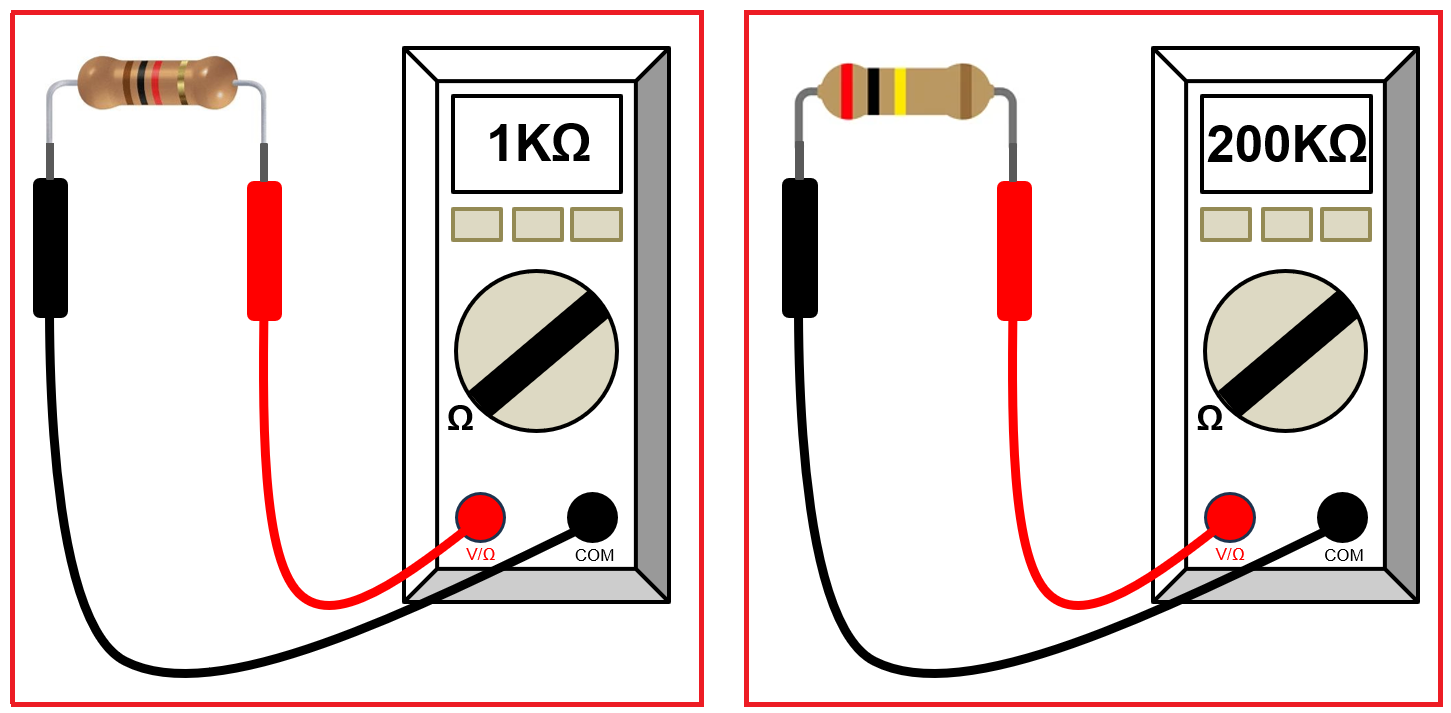

MULTÍMETRO DIGITAL

















Es la ciencia encargada de realizar acciones de mantenimiento preventivo, correctivo, calibración, configuración y programación a los diferentes instrumentos que miden, registran y controlan las diferentes variables (magnitudes físicas) que intervienen en un proceso industrial.

q  Rango (Rango): El rango es el conjunto de valores en la escala de medición dentro de los límites superior e inferior.

q   Alcance (Span): El span es la diferencia algebraica entre los valores superior e inferior del rango del equipo.

q   Exactitud: La exactitud es la capacidad del instrumento para a cerca r se y poder medir el Valor real.

q  Precisión (Accuracy): La precisión es la capacidad del instrumento para poder indicar el valor real.

q  Sensibilidad (Sensitivity): La sensibilidad está dada por la razón entre el incremento de la lectura y el incremento de la variable que la ocasiona.

q  Calibración: La relación entre la variable física medida de entrada y la señal variable de salida para un sensor específico.

q   Zona Muerta: Es el intervalo de valores de la variable que no hace variar la indicación o la señal del instrumento.

Saturación: Es cuando el sensor no responde a cambios en la señal de entrada y ha alcanzado su máximo valor de salida permaneciendo en el mismo valor de salida.

q Los instrumentos pueden ser utilizados para medir variables físicas de un proceso como son:
Presión
Flujo
Nivel
Temperatura

La energía utilizada en los instrumentos puede ser:
Eléctricos
Mecánicos
Neumáticos
Hidráulicos
Electrónicos

Con base en la función del instrumento

Instrumentos Ciegos
Son aquellos que no tienen indicación visible de la variable, en campo. Los presostatos y termostatos pertenecen a esta clase debido a que la escala que tiene en su exterior es solo para propósitos de fijar los puntos de disparo.

Instrumentos Indicadores
Son aquellos que disponen de una escala graduada o un display en la que puede verse el valor de la variable.

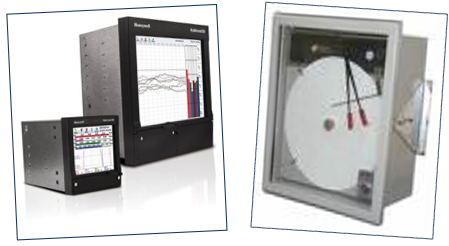

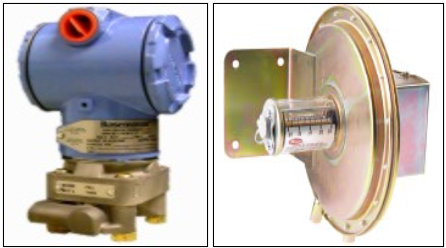

Instrumentos Registradores: Son dispositivos que reciben la señal medida a través de un transmisor u otro instrumento y grafican las tendencias y eventos de estas, en tiempo real.

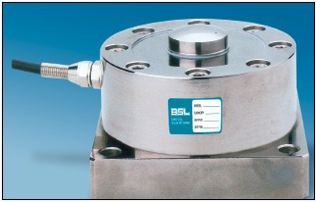

Sensores
Es un dispositivo capaz de transformar magnitudes físicas o químicas en magnitudes eléctricas o mecánicas.
Pasivos: No agregan energía como parte del proceso de medición, pero podrían remover energía en su operación.
Activos: Agregan energía al ambiente de la medición como parte del proceso de medición.

Transmisores
Capturan la variable de proceso a través del elemento primario y la transmiten a distancia en forma de señal neumática (3-15 psi), electrónica (4-20 mA c.c.) o digital. El sensor puede formar o no parte integral del transmisor. En el formato de señal de salida electrónica (c.c.) se puede encontrar de 0-20 mA, 1-10 V, 10-50 mA, entre otras y en el formato digital, varía con respecto al protocolo de comunicación.

Transductor
Es un elemento que transforma valores de una magnitud física que se va a medir en una señal de salida (normalmente tensión o corriente).

Convertidor
Reciben una señal de entrada neumática (3-15 psi) o electrónica (4-20 mA c.c.) procedente de instrumento y después de modificarla, la envían en forma de señal de salida estándar.
Controladores
Son dispositivos que reciben la señal medida y la comparan con un valor deseado para finalmente ejercer una acción correctiva al enviar una señal de salida al elemento final de control de acuerdo con la desviación o error que se presente.

Algunos tipos de controladores más conocidos son:
          Stand-Alone
         Sistemas de Control Distribuidos
         PLC
Elemento Final de Control
Son dispositivos que reciben la señal de salida proveniente del controlador para modificar su posición y lograr con esto que disminuya la desviación entre la señal medida y el valor deseado (o set point).

Se encuentran distintos tipos de estos dispositivos y varían de acuerdo a su aplicación:
         Válvulas de Control
         Variadores de Velocidad
                           Servomotor
Una válvula de control es una restricción de área variable; operada por cualquier tipo de control neumático para cambiar la entrada o salida de un proceso.

PRESIÓN
La presión es una fuerza aplicada a una superficie o distribuida sobre ella. La presión "P" ejercida por una fuerza "F" y distribuida sobre un área "A" se define mediante la relación:



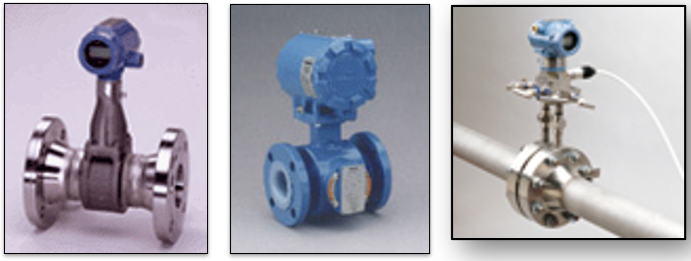

FLUJO
Es el movimiento de un caudal abierto o cerrado.

RATA DE FLUJO: Es la cantidad del flujo que pasa por un punto dado en momento.
FLUJO TOTAL: Es la cantidad de flujo que pasa por un punto dado en un determinado tiempo.


NIVEL
Altura que llega a la superficie de un líquido o sólido de una cantidad con referencia a una escala determinada.

El nivel una de las variables más frecuentes de los procesos industriales por su gran versatilidad en los sistemas tanto para el uso directo del mismo como para su inclusión indirecta siendo manipulada para obtener efectos de presión o caudal.

TEMPERATURA
La temperatura es un estado relativo del ambiente, de un fluido o de un material referido a un valor patrón definido por el hombre, un valor comparativo de uno de los estados de la materia.
